Geirfa Sgriwiau Ball a Chnau
Cariad Deinamig Cymhwysol
Cyfrifiad llwyth cynhwysfawr sy'n cyfrif am gydrannau llu lluosog. Ymhlith y cydrannau hyn mae: pwysau'r mecanwaith llithro (fertigol), pwysau'r mecanwaith llithro yn cael ei luosi gan gyfernod ffrithiant llithro (llorweddol), grymoedd uniongyrchol sy'n gwrthsefyll y cynnig llinellol (hy offer torri), cydrannau grym perthnasol eraill.
Llwythiad Echel
Llwyth sy'n gyfochrog â chanol y siafft sgriwiau a'i ddosbarthu'n gyfartal o gwmpas yr arwyneb mowntio. Y dull a argymhellir yw atodi'r llwyth i'r cnau bêl.
Torke Back Back
Y torc a gynhyrchwyd trwy'r siafft sgriwio â llwyth tost ar y cnau bêl. Gall sgriwiau bêl gyrru arfordir neu gefn oherwydd effeithlonrwydd uchel y mecanwaith (90%). Os nad yw ail-yrru'n dderbyniol, bydd gofyn i ddull gwrthsefyll gwrthdroi torc systemig gyrru, fel brêc, ddal y llwyth. Os dymunir ail-yrru, dylai arwain y sgriw fod o leiaf 1/3 o'r diamedr sgriw. Yn ddelfrydol, dylai'r arweinydd fod yn gyfartal â'r diamedr sgriw. Y torque cyfrifo hwn yw'r isafswm o torc brecio i ddal y llwyth yn ei le.
Ymosodiad
Y cynnig am ddim echelin rhwng y cnau a'r sgriw. Mae'n penderfynu faint o symud sydd wedi'i golli rhwng y cnau a'r sgriw ar gais llorweddol. Mae'r cefn ar gnau bêl yn amrywio o .005 "i .015", yn dibynnu ar faint y sgriw.
Diamedr Pitch Ball
(Diamedr Cylch Ball) Mae'r silindr damcaniaethol yn mynd trwy ganol y peli wrth iddynt gysylltu â sgriw bêl a rasys cnau pêl.
Gorffen Sgriw Ball
Darperir gorffeniad ocsid du ar sgriwiau bêl i helpu i atal corydiad yn ystod llongau a storio byr. Mae ymwrthedd cyrydu hirdymor yn cael ei gyflawni gan yr eiddo sy'n rhwystro rhwd yr irrig sgriw. Mewn cymwysiadau ag amgylcheddau eithafol, gellir defnyddio cotiau ychwanegol megis nicel, crôm caled, sinc neu liwiau eraill. Cysylltwch â Joyce / Dayton am fanylion manwl.
Bywyd Sgriw Ball
(Disgwyliad Bywyd) Dyma'r cyfanswm modfedd o daith, o dan y llwyth cyson, o sgriw a chnau wedi ei ymgorffori'n gywir, cyn i'r dystiolaeth gyntaf o blinder ddatblygu. Fe'i mynegir mewn modfedd o deithio. Mae bywyd sgriwiau pêl yn cael ei raddio'n debyg i fywyd sy'n cynnwys pêl - o ran 1,000,000 modfedd o deithio o dan lwythi a nodwyd a llwythi graddedig.
Cryfder Llwyth Colofn
Dyma allu'r siafft sgriwio i wrthsefyll grymoedd cywasgedig heb falu. Mae'r terfyn sylfaenol yn digwydd pan fo'r llwyth cywasgedig yn fwy na sefydlogrwydd elastig y siafft sgriw, gan arwain at blygu a bwcio'r sgriw. Dim ond pan fydd y siafft sgriwio mewn cywasgiad y gall y methiant hwn ddigwydd. Mae Joyce / Dayton yn argymell cyfyngu'r llwyth cywasgu uchaf i 80% o'r cryfder llwyth colofn a gyfrifir.
Cywasgu
Mae hyn yn llwyth sy'n tueddu i gywasgu'r sgriw neu'r bwcl y siafft sgriw. Rhaid rhoi ystyriaeth i gyfyngiadau llwyth colofn pan ddefnyddir sgriwiau mewn cywasgu.

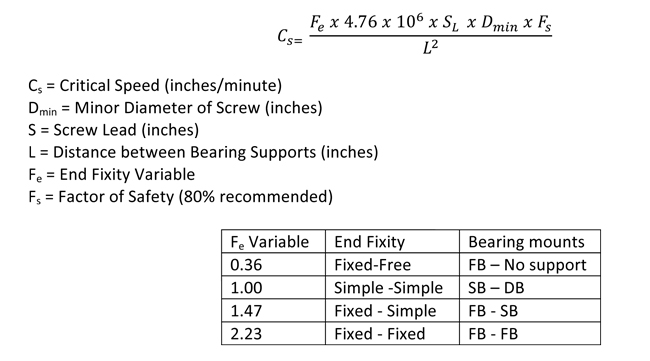

Cyflymder Beirniadol
Dyma'r cyflymder llinellol damcaniaethol (modfedd / munud) sy'n cyffroi amlder naturiol y sgriw. Gan fod cyflymder y sgriw yn ymdrin â'r amlder naturiol (cyflymder beirniadol), mae'r siafft sgriwio yn dechrau sôn. Mae'r resonance hwn yn digwydd a yw'r sgriw neu'r cnau yn cylchdroi ac ni waeth beth yw cyfeiriad y sgriw. Mae Joyce yn argymell cyfyngu'r cyflymder llinellol uchaf i 80% o'r gwerth cyflymder beirniadol cyfrifo.
Amcan Dylunio Bywyd
Dyma'r nifer o modfedd y bydd y sgriw bêl yn teithio dros nifer benodol o flynyddoedd o wasanaeth.
Drive Torque
Faint y torc sy'n ofynnol gan y sgriw bêl i symud y llwyth. Nid yw'r torc hwn yn cymryd i ystyriaeth unrhyw lwytho anadweithiol sy'n ofynnol ar gyfer cyflymiad.
Llwyth Dynamig
Dyma'r llwyth prysur uchaf y bydd y gwasanaeth sgriwiau pêl yn cyrraedd o leiaf 1,000,000 modfedd o deithio cyn bod arwyddion cyntaf blinder yn bresennol.
Llwyth Eccentrig
(Llwyth Moment) Mae hwn yn llwyth sy'n tueddu i gylchdroi o gwmpas y sgriw sy'n gosod llwyth nad yw'n echelin ar y cynffon sgriw a chnau. Mae llwythi cynhwysol yn lleihau bywyd graddio sgriwiau bêl a chnau. Ni chânt eu hargymell.
Effeithlonrwydd
Mae hyn yn gallu sgriw pêl i drosi torque i fwrw, wedi'i fynegi fel canran. Mae sgriwiau bêl yn nodweddiadol o 90% yn effeithlon.
Diwedd Dileu
(Defnyddio cyfluniad cymorth mynydd) Mae hyn yn cyfeirio at y dull y cefnogir pennau'r sgriwiau. Mae'r rhwystredigedd terfynol yn disgrifio'r cyfluniad dwyn sy'n cael ei ddefnyddio i gefnogi echel cylchdroi'r sgriw. Pennir cyfuniadau atgyweirio terfynol o ganlyniad i gyflymder beirniadol, llwytho colofnau, a chyfrifiadau llygredd y system. Mae Cefnogaeth Sefydlog Sefydlog yn darparu'r gefnogaeth fwyaf a chefnogaeth Ddiogel-Ddiogel sy'n darparu'r gefnogaeth leiaf.
Llwyth Cyfwerth
Mae hwn yn werth llwyth cyfrifo a ddefnyddir ar gyfer ceisiadau lle nad yw'r llwyth yn gyson drwy'r holl drafferth teithio. Defnyddiwch y gwerth llwyth uchaf pan fydd maint cydrannau gyriant ar gyfer systemau.
Arwain
Y pellter echelinol mae'r sgriw neu'r cnau yn teithio mewn un chwyldro.
Gwall Arweiniol
(Cywirdeb) Y gwahaniaeth rhwng y pellter gwirioneddol a deithiwyd a'r pellter damcaniaethol a deithiwyd yn seiliedig ar arwain y sgriw. Ni fydd y gwall arwain ar gyfer sgriw safonol yn fwy na +/- .007 modfedd y troedfedd. Mae'r gwall arweiniol yn gronnol yn seiliedig ar hyd gwirioneddol yr edafedd sgriwiau bêl.
Bywyd wrth Load
Defnyddiwch y fformiwla hon wrth werthuso llwythi heblaw am y llwyth graddedig o'r sgriw bêl a'r cnau bêl. Mae'n seiliedig ar y gymhareb ciwb gwrthdro. Wrth weithredu ar ½ y llwyth graddedig, bydd bywyd yn cael ei gynyddu i 8 gwaith bywyd safonol. Wrth weithredu ar ddwywaith y llwyth graddedig, bydd bywyd yn cael ei leihau i 1/8 o'r bywyd safonol.
(Llwyth Graddedig / Llwyth Gwirioneddol) 3 x 106 = bywyd y cynulliad dan y llwyth gwirioneddol
Hwb
Mae angen egni i gyflawni'r bywyd gorau posibl ar gyfer cynulliad sgriwiau pêl. Gall sgriwiau ball nad ydynt yn cael eu lidio brofi hyd at 90% o ostyngiad mewn bywyd cyfrifo. Yn gyffredinol, mae arferion lidio safonol ar gyfer clymu elfennau rholio ffrithiant yn berthnasol. Gellir defnyddio lubrication ffres, olew, neu ffilm sych. Mae gan lawer o gnau pêl â phorthladdoedd liwb 1 / 8-27NPT wedi'u peiriannu i'r corff cnau.
Porthladdoedd Hwyluso
Mae ymgorffori cynulliadau sgriwiau pêl yn hanfodol i gynnal yr effeithlonrwydd a'r bywyd gorau posibl. Mae'n ddelfrydol cyflwyno'r iraid yn uniongyrchol i mewn i'r cnau bêl. Gellir dod o hyd i borthladdoedd lliniaru mewn gwahanol leoliadau ar y cnau pêl neu'r fflam, yn dibynnu ar y cynnyrch penodol. Mae porthladd lliniaru NPT 1 / 8-27 wedi'i leoli ar y rhan fwyaf o gnau pêl, ond mae gan rai unedau borthladd lubrication sydd wedi'i leoli ar y fflam, neu yn nylonnau allanol y cnau bêl. Mae gosod Zerk ar gael ar y tu allan i ychydig o gnau pêl.
Diweddau Peiriannau
Mae Joyce / Dayton yn cynnig gallu peiriannu gwasanaeth llawn i gyflenwi gwasanaethau sgriwiau sy'n barod i'w gosod. Rydym yn cynnig peiriannu pen safonol a all ddarparu ar gyfer ein llinell o flociau dwyn ynghyd â pheiriannu arferol i gwrdd â'ch gofynion mowntio penodol. Gellir cyflenwi sgriwiau hefyd i dorri i hyd heb unrhyw beiriannu.
Diamedr Mawr
Diamedr allanol yr edafedd sgriwio.
Arweinyddion Cyfatebol
(Sgriwiau Cydamserol) yn cael eu defnyddio pan fo sgriwiau lluosog yn cael eu gyrru gan yrru sengl er mwyn cadw'r sgriwiau yn gydamserol. Er mwyn lleihau'r camgymeriadau gweithredol, cyfyngir gwallau arwain yn y ffatri.
Caledwch Deunydd
Mae'r rhan fwyaf o sgriwiau a chnau bêl yn cael eu gwneud o ddur aloi ac achos wedi'i galed i Rc 56 (lleiafswm).
Mân Ddiamwntr
(Diamedr Root) Diamedr y siafft sgriwiau fel y'i mesurir ar waelod y trac edau pêl. Defnyddir y diamedr hwn mewn llwyth colofn a chyfrifiadau cyflymder beirniadol. Mae diamedr bach hefyd yn ystyriaeth o ran detholiad cefnogol.
Pitch
Y pellter o un edafedd ar sgriw i bwynt cyfatebol ar yr edafedd nesaf yn gyfochrog â'r echel sgriw. Mae'r cae a'r plwm yn gyfartal ar sgriwiau cychwyn sengl.
Gofynion Pŵer
Mae'r pŵer i yrru cynulliad sgriwiau bêl yn swyddogaeth o'r torc yrru angenrheidiol a RPM modur y dylid cyfrifo Horsepower yn seiliedig ar y torc uchaf sydd ei angen yn ystod strôc neu beic. Yn gyffredinol, mae'r gofynion torque uchaf yn digwydd yn ystod cyflymiad, oherwydd llwyth anadweithiol.
Torch Preload
Roedd angen y torque ychwanegol i oresgyn elfennau ffrithiannol yr heddlu preload. Mae angen ychwanegu'r torc ychwanegol hwn at y torc gyrru er mwyn cyfrifo'r torc angenrheidiol ar gyfer cyflymder cyson.
Prelwytho
Dull o gael gwared ar wrthwynebiad mewn cynulliad sgriwiau pêl. Gwneir hyn trwy ddefnyddio un grŵp o grooves pêl wrth wrthwynebu i un arall. Mae preloading yn cynyddu cryfderau (ymwrthedd i ddiffyg) ac yn darparu ar gyfer lleoli cywir gydag ychydig iawn o gynnydd mewn torque cymhwysol neu allu llwyth.
Gwanwyn Diogelwch
Mae hwn yn wanwyn coiled sy'n cydymffurfio â'r edafedd sgriwiau bêl. Fe'i gosodir yn rhan anweithredol y cnau bêl. Mae'r gwanwyn yn anweithgar yn ystod y llawdriniaeth arferol ac nid yw'n cysylltu â'r sgriw, fodd bynnag, yn y digwyddiad prin bod y peli'n cael eu colli o'r cnau pêl, mae'r gwanwyn diogelwch yn cymryd y llwyth ac yn atal y cnau rhag "disgyn yn rhydd" i lawr y sgriw. Nid yw'r gwanwyn wedi'i gynllunio i gynnal llawdriniaeth arferol a dylid cymryd y sgriw bêl allan o'r gwasanaeth ar ôl ymgysylltiad cyntaf y gwanwyn diogelwch. Mae ffynhonnau diogelwch ar gael ar gyfer pob sgriwiau pêl, ond nid ydynt yn orfodol oni bai bod y sgriw yn cael ei ddefnyddio i godi, cefnogi, neu i gludo pobl fel arall. Cysylltwch â Joyce / Dayton gyda'ch gofynion penodol
Mae Sgriwiau'n Dechrau
Y nifer o edafeddau annibynnol ar y siafft sgriw. Cyfrifir y plwm ar y sgriw trwy rannu'r edafedd fesul modfedd yn ôl nifer y cychwynnol.
Sgriwio Straightness
Mae hyn yn hynod o bwysig wrth leihau dirgryniad sgriwiau. Mae ein stoc sgriwiau pêl yn syth i 0.010 modfedd y troedfedd. Peidio â bod yn fwy na .025 modfedd dros y cyfan.
Fit Dewisol
Y broses o ddewis maint unigryw o ddwyn pêl ar gyfer lleihau'r gefn i gyn lleied â phosibl â .001 modfedd.
Llwyth ochr
(Llwyth Radial) Llwyth sy'n cael ei ddefnyddio yn berpendicwlar i'r siafft sgriw. Bydd y math hwn o lwyth hefyd yn lleihau bywyd graddedig y sgriw bêl a'r cynulliad cnau.
Llwyth Statig
Dyma'r uchafswm o gapasiti llwyth nad yw'n gweithredu uwchlaw y mae difrod parhaol y llwybr bêl yn digwydd.
Llwyth Tensiwn
Mae hyn yn llwyth sy'n tueddu i ymestyn y sgriw bêl honno. Dyma'r dull gorau o atodi'r llwyth oherwydd ei fod yn dileu llwytho colofn fel ffactor cyfyngol ar y sgriw.
Pecynnau Sychwr
Mae pecynnau chwipio ar gael ar gyfer pob model sgriw pêl safonol. Mae'r chwimiwr brwsh neilon wedi'i gynllunio i gadw gronynnau mawr rhag mynd i mewn i'r cnau bêl, fodd bynnag, ar gyfer amgylcheddau llym, argymhellir esgidiau melys.
Mae pecynnau chwistrellu ar gyfer cnau pêl mwy, 1 1/2 "o ddiamedr ac yn fwy wedi'u gosod yn fewnol. Mae'r pecynnau chwistrellu hyn yn cynnwys 2 chwistrellwr a 2 gylch cyffwrdd. Pan fydd gwipodwyr yn cael eu nodi rhigyn ar gyfer y cylchyn cadw yn cael ei feintio i ddiamedr mewnol y gnau bêl i gynnal cynulliad y wiper i mewn i'r cnau bêl.
Mae pecynnau chwipwyr ar gyfer cnau llai o bêl yn cael eu hymgynnull i wyneb allanol cnau'r bêl. Mae'r pecynnau hyn yn cynnwys (1) cap ar gyfer cefn y cnau bêl, a (2) chwistrellwyr crib, un ar gyfer pob pen. Mae yna nifer o ddulliau posibl o atodi'r rhain i'r cnau bêl yn dibynnu ar gyfluniad mowntio'r cwsmer. Cysylltwch â gwerthiannau @ joycedayton am wybodaeth ychwanegol.
